Auf einen Blick
Mittels optischer Streifenlichtprojektion kann die Oberfläche von beliebigen Bauteilen in drei Dimensionen kontaktlos und hochpräzise aufgenommen werden.
Angebot
Sekundenschnelle, kontaktlose und hochpräzise 3D-Messungen in XYZ-Richtung, z.B. von Kunststoffteilen, Frästeilen, Prototyping, etc. Vergleich von mehreren Spritzgusskavitäten, Erstteilbegutachtung und viele weitere Möglichkeiten auf Anfrage.
- Vergleich von verschiedenen Bauteilen
- Vergleich mit dem CAD
- Erzeugung von CAD-Daten
- Hohe Mess- und Wiederholgenauigkeit im Mikrometer-Bereich
- Messung der gesamten Oberfläche, anstelle einzelner Punkte
- Analyse der gemessenen Objekte
- Messobjekte von max. 200 x 100 mm messbar
- Winkelmessungen
- Analyse von Ausschussteilen
- Einschränkungen bei transparenten Materialien
- Messbericht, Report auf Anfrage
Ausstattung

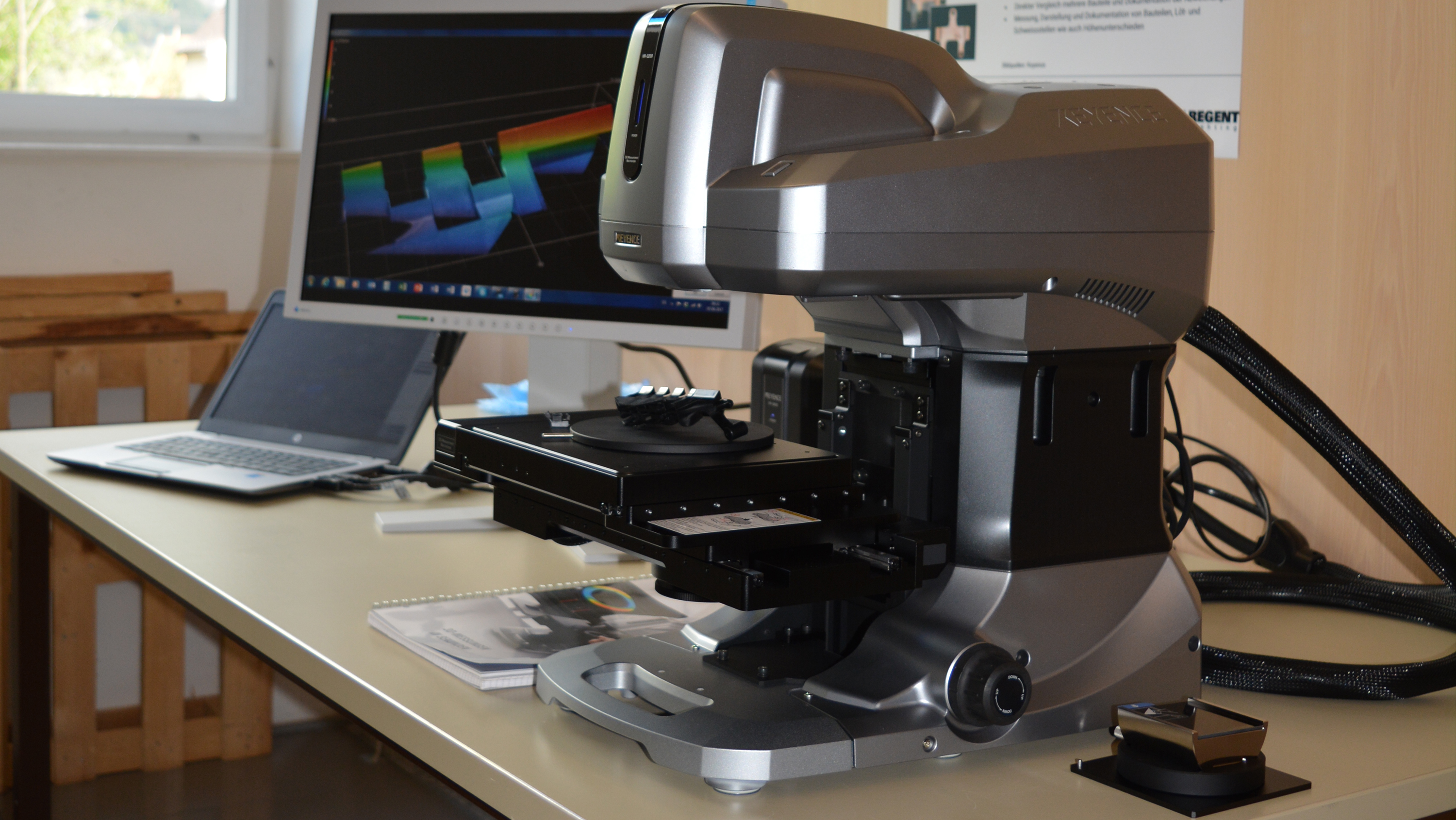

Keyence VR 3200 Digitalmakroskop inkl.
- Controller
- Viewer Software
- Analyzer Software
- Stitching-Modul
- 3D-CAD-Modul
- VR-Vergleichsmodul
3D Oberflächenmessung
3D Oberflächenmessung mittels Streifenlichtprojektion
Team
Weiterführende Information
Institut
Das Labor zur 3D-Oberflächenmessung ist dem Institut für Photonics und Robotics (IPR) zugeordnet.
